国产乱轮视频,亚洲va在线va天堂va偷拍,一本色综合网久久,亚洲理论中文字幕

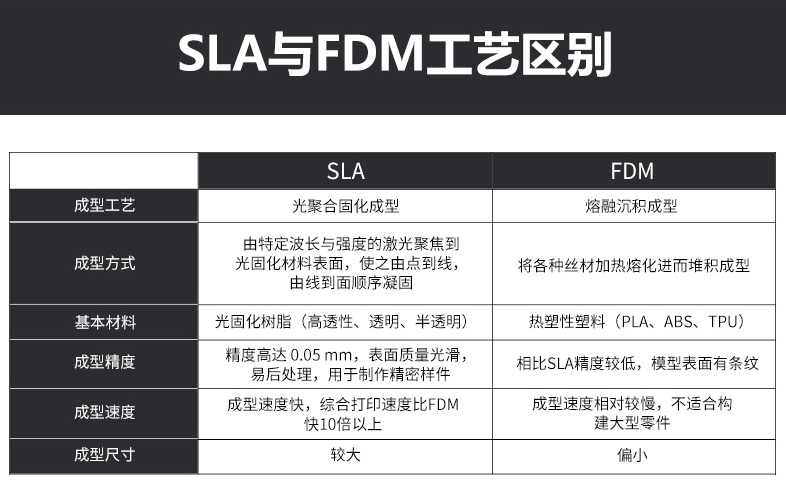

對(duì)于3D打印機(jī)來(lái)說(shuō)，最常見(jiàn)的機(jī)型就是FDM和SLA兩種類型，但是相較于FDM 3D打印機(jī)，一般來(lái)說(shuō)更貴的工業(yè)級(jí)SLA 3D打印機(jī)無(wú)論是從打印速度還是成型精度都更具有優(yōu)勢(shì)。

但總有一些例外，對(duì)于新手來(lái)說(shuō)，工業(yè)級(jí)SLA 打印完成后的處理或許稍顯復(fù)雜，在不是那么有經(jīng)驗(yàn)的情況下，導(dǎo)致模型最后的效果不是很理想，比如有時(shí)候模型表面會(huì)出現(xiàn)比較粗糙的情況。

所以，今天我們就來(lái)聊一下，用光固化3D打印機(jī)打印出來(lái)的產(chǎn)品表面太粗糙怎么辦？

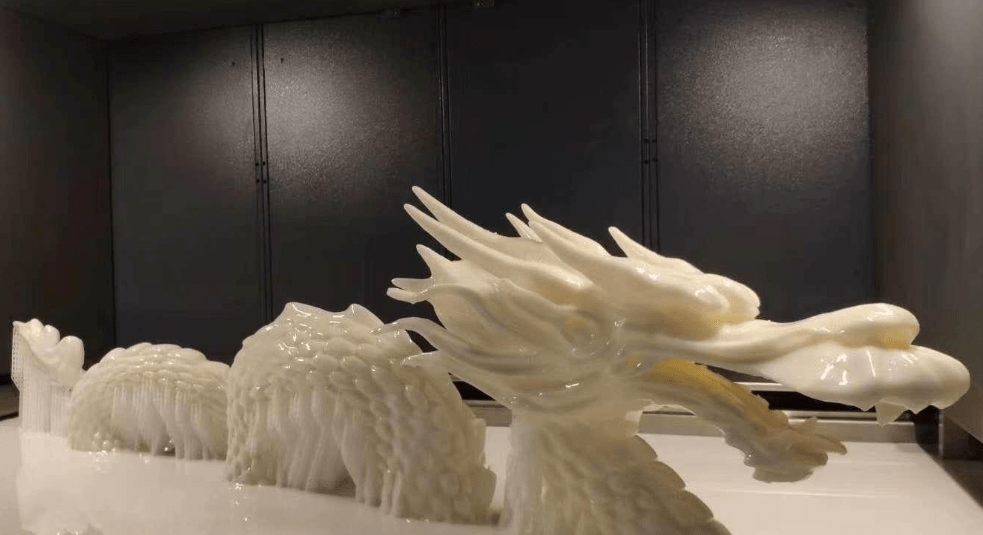

其實(shí)，光固化3D打印機(jī)打印出來(lái)的成品太粗糙，最重要的一個(gè)原因就是因?yàn)楹笃谔幚頉](méi)有做好。光固化3D打印機(jī)剛打印出來(lái)的物件除了要拆除支撐以外，還需要進(jìn)行一定的后期處理，這樣才能讓打印出來(lái)的物件呈現(xiàn)光滑細(xì)膩的質(zhì)感。

那如何進(jìn)行正確的后期處理呢？我們可以參考以下幾個(gè)步驟。

一、當(dāng)模型打印完成后，先不要急著去打印平臺(tái)上取下物件，我們應(yīng)該先戴好防護(hù)手套做好防護(hù)后再去進(jìn)行操作。

二、用金屬鏟刀鏟除模型時(shí)，可以先用酒精將鏟刀進(jìn)行清洗，模型打印完請(qǐng)將平臺(tái)清除干凈后再取下料草，避免成型平臺(tái)上的樹(shù)脂滴落到屏對(duì)于3D打印機(jī)來(lái)說(shuō)，最常見(jiàn)的機(jī)型就是FDM和SLA 兩種類型，但是相較于FDM 3D打印機(jī)，一般來(lái)說(shuō)更貴的SLA打印機(jī)無(wú)論是從打印速度還是成型精度都更具有優(yōu)勢(shì)。

但總有一些例外，對(duì)于新手來(lái)說(shuō)，SLA 打印完成后的處理或許稍顯復(fù)雜，在不是那么有經(jīng)驗(yàn)的情況下，導(dǎo)致模型最后的效果不是很理想，比如有時(shí)候模型表面會(huì)出現(xiàn)比較粗糙的情況。

三、物件取下后，建議用TPM或者是工業(yè)酒精進(jìn)行清洗，需要注意的是，如果物件比較細(xì)長(zhǎng)，或是打印的物件比較薄的話，建議清洗浸泡的時(shí)間不超過(guò)1分鐘；反之，如果打印的物件比較厚的話，浸泡的時(shí)間也建議不超過(guò)3分鐘。

在取出支撐不好去除的情況下，可以將支撐部分進(jìn)行單獨(dú)的浸泡，但浸泡時(shí)間也不要超過(guò)3分鐘，浸泡完擦拭干凈后就可以清洗打磨。

四、如果是帶水打磨，就需要加快打磨的速度，因?yàn)槲锛谒羞^(guò)多的浸泡，會(huì)容易軟化變形，剛成型的零件生胚由于內(nèi)部反應(yīng)還在繼續(xù)，容易吸收水分和酒精，導(dǎo)致零件膨脹變軟變形。

五、靜置和脫水能夠讓酒精與水分進(jìn)行進(jìn)一步揮發(fā)，所以打磨好的零件需要再次用壓縮空氣吹干，并放置在恒溫恒濕的設(shè)備間靜置，同時(shí)建議用大功率風(fēng)扇持續(xù)將模型的正反兩面吹30分鐘左右。

六、最后還需要用紫外光對(duì)靜置脫水后的零件進(jìn)行后固化處理，這個(gè)過(guò)程也至少需要30分鐘，紫外后固化箱應(yīng)一并放置于恒溫恒濕的設(shè)備間，而且紫外固化箱內(nèi)的光源分布對(duì)固化效果影響很大，所以我們應(yīng)該盡可能保證樣品被各個(gè)方向的光均勻輻射。

以上就是光固化打印機(jī)打印完模型后的一些處理辦法，實(shí)踐出真知，更好的操作技巧還需要我們?cè)诓僮髦腥ヂ倪M(jìn)！
